Виброгасители COOLMATE. Виброгасители марки Coolmate изготавливаются по передовым технологиям, являются надежным и качественным продуктом.


Назначение:
Устранять вибрации и шум, создаваемые компрессором, а также снижать нагрузку, связанную с распространением тепла в холодильной системе или системе кондиционирования.


Применение:
Вставки виброизолирующие VAS используются как в линиях всасывания, так и в линиях нагнетания холодильных установок и систем кондиционирования.


Модель Диаметр, мм Цена
VAS-06 6 8.8 €
VAS-10 10 9.6 €
VAS-12 12 10.2 €
VAS-16 16 11.1 €
VAS-18 18 14.9 €
VAS-22 22 15.9 €
VAS-28 28 20.8 €
VAS-35 35 29.4 €
VAS-42 42 38.1 €
VAS-54 54 55.3 €
VAS-66 66 110 €
VAS-76 76 193 €
VAS-89 89 226 €
VAS-108 108 264 €




Описание Преимущества
Изображение виброгасителей Coolmate VAS
  • Медные концы трубы и внутренний металлический обруч спаяны при помощи высокотемпературного твердого припоя;
  • Прочный металлический обруч приварен к гибкому шлангу сваркой ВИА (сварка вольфрамовым электродом);
  • Конец проволочной оплетки покрыт внешним металлическим обручем, плотно спрессованным при помощи гофрировального станка.
  • Антиокисление в проволочной оплетке;
  • Снижение риска из-за перегрева во время установки;
  • Хорошо подходит для эксплуатации при высоком давлении.

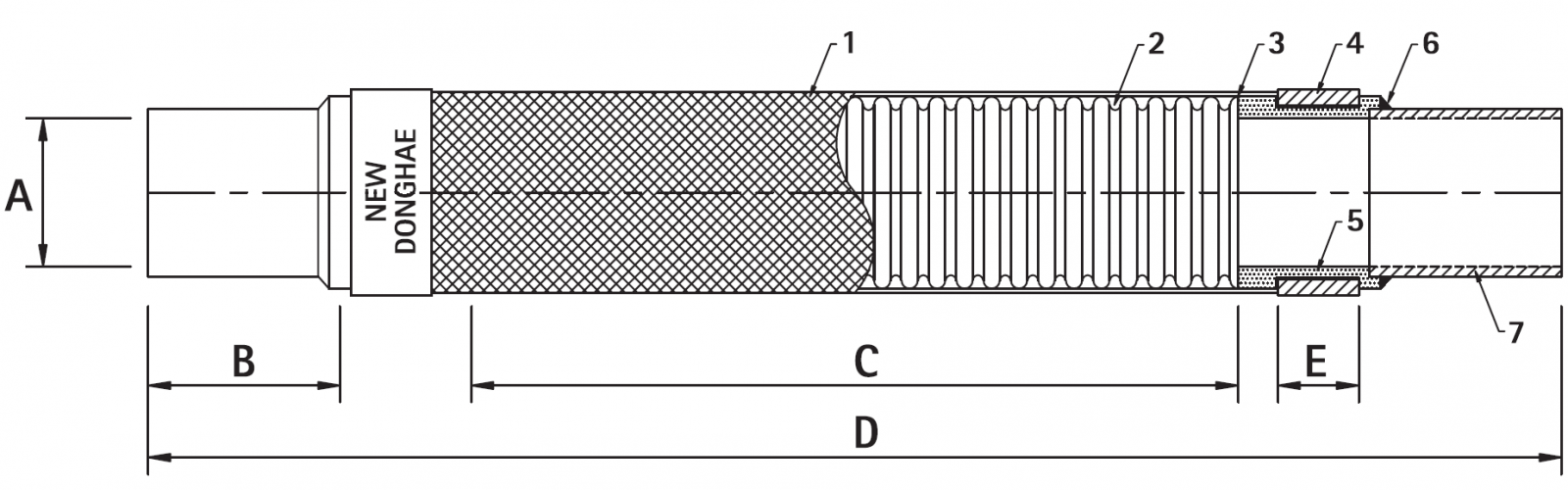

Схематическое изображение виброгасителей нового образца (VAS):

  1. оплётка;
  2. гафрированная трубка;
  3. сварочное соединение;
  4. обжимное кольцо;
  5. наконечник рифленный;
  6. паяное соединение;
  7. фитинговый наконечник под пайку.




№п\п Модель Наружный диаметр
присоединенной трубы
под пайку, мм
Размеры,мм   Макс. рабочее
давление, бар
Давление на
 разрыв, бар
Масса,кг
A (I.D) B (+-3) C (+-3) D (+-6) E (+-1.5)
15 VAS  -  6 мм 6   мм 6.7 17 133 202 10 650 3250 0.12
16 VAS - 10 мм 10 мм 10.2 18 141 215 10 650 3250 0.12
17 VAS - 12 мм 12 мм 12.2 18 151 225 10 650 3250 0.14
18 VAS - 16 мм 16 мм 16.2 20 169 247 10 650 3250 0.2
19 VAS - 18 мм 18 мм 18.2 23 180 266 11 650 3250 0.285
20 VAS - 22 мм 22 мм 22.5 25 211 301 11 650 3250 0.305
21 VAS - 28 мм 28 мм 28.3 32 223 329 12 600 3000 0.435
22 VAS - 35 мм 35 мм 35.3 35 274 329 14 550 2750 0.645
23 VAS - 42 мм 42 мм 42.5 40 295 425 16 510 2550 0.895
24 VAS - 54 мм 54 мм 54.5 50 370 520 16 400 2000 1.38
25 VAS - 64 мм 64 мм 64.5 60 434 613 19 350 1750 2.37
26 VAS - 76 мм 76 мм 76.5 70 481 680 19 320 1600 3.43
27 VAS - 89 мм 89 мм 92.5 85 579 812 21 190 570 4.4
28 VAS-108 мм 108 мм 104.9 90 589 832 21 190 570 5.12
